Keunggulan Utama MELSEC iQ-R Series Analog Module

• Akurasi dan Resolusi Tinggi hingga 16-bit

• High-speed sampling, ideal untuk kontrol proses real-time

• Low-noise design untuk kestabilan sinyal analog

• Fitur proteksi lengkap: over-range, sensor break detection, open-circuit

• Support berbagai jenis sinyal, termasuk 0–10 V, ±10 V, 4–20 mA, RTD, thermocouple

• Konfigurasi mudah melalui software GX Works3

• Modular dan scalable untuk berbagai keperluan sistem iQ-R

• Diagnostik lengkap untuk mempermudah troubleshooting

• Kualitas industri, cocok untuk lingkungan berat dan operating time panjang

Spesifikasi MELSEC iQ-R Series Analog Module

1. Jenis Modul yang Didukung

• Analog Input Module (AI)

• Analog Output Module (AO)

• Analog Mixed I/O Module

• Thermocouple Input Module

• RTD Input Module

• Temperature Control Module

2. Tipe Sinyal yang Didukung

Analog Input

• Voltage: ±10 V, 0–10 V, 1–5 V

• Current: 4–20 mA, 0–20 mA

• Thermocouple: K, J, T, E, R, S, B, N

• RTD: Pt100, JPt100

Analog Output

• Voltage: 0–10 V, 1–5 V

• Current: 4–20 mA, 0–20 mA

3. Resolusi Konversi

• 12-bit, 16-bit, atau 18-bit high-precision (tergantung tipe modul)

• Noise filtering dan digital smoothing tersedia

4. Kecepatan Sampling / Conversion Speed

• Konversi cepat mulai dari 1 ms per channel hingga beberapa ms

• Thermocouple & RTD memiliki waktu konversi lebih panjang (10–400 ms)

5. Akurasi Pengukuran

• Typical accuracy: ±0.1% hingga ±0.3% (tergantung modul dan rentang)

• Cold junction compensation (CJC) otomatis untuk tipe thermocouple

6. Channel Per Module

• Umumnya tersedia opsi: 4-channel, 8-channel, 16-channel

• Channel independent configuration

7. Isolation & Proteksi

• Channel-to-PLC Isolation

• Overvoltage protection

• Reverse connection protection

• Current limiting (pada AO)

8. Diagnostics & Status Monitoring

• Built-in diagnostics: open-circuit detection, wire break detection (TC & RTD)

• Error flags melalui system status

• Short protection (AO)

9. Power Requirements

• Menggunakan internal backplane power dari base unit

• Konsumsi daya berkisar 3–8 W (tergantung tipe modul)

10. Lingkungan Operasional

• Operating temperature: 0 – 55°C

• Storage temperature: –25 – 75°C

• Vibration & shock complient sesuai standar industrial Mitsubishi

• Humidity: 5% – 95% non-condensing

11. Kompatibilitas Sistem

• Kompatibel penuh dengan:

  • MELSEC iQ-R CPU Modules

  • CC-Link IE Field Network

  • Automatic parameter setting melalui GX Works3

12. Fitur Tambahan

• High-accuracy digital filtering

• Individual channel scaling

• Diagnostic buffer

• Parameter setting melalui GX Works3

• Hot-swap support untuk beberapa tipe modul

Tipe dan Model Lengkap MELSEC iQ-R Series Analog Module

R60ADH4
R60AD4
R60AD8-G

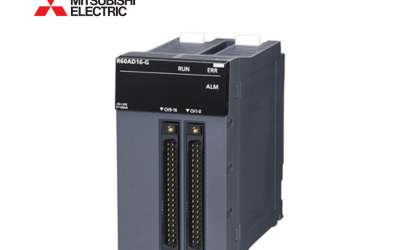

R60AD16-G
R60ADV8
R60ADI8

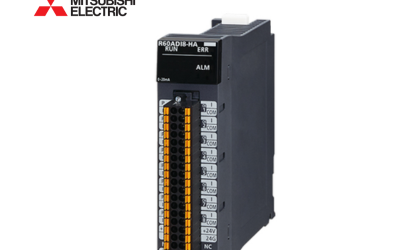

R60ADI8-HA
R60AD6-DG
R60DAH4

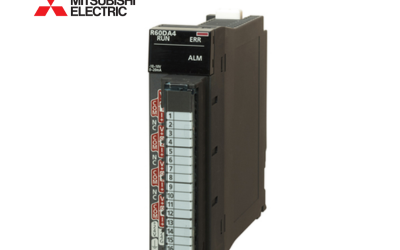

R60DA4

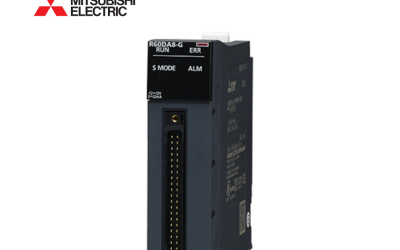

R60DA8-G

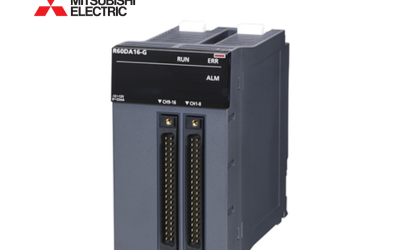

R60DA16-G
R60DAV8
R60DAI8
RY40PT5B-AS
R60TD8-G
R60RD8-G
R60TRD4-G
R60TCTRT2TT2-TS
R60TCTRT2TT2
R60TCTRT2TT2BW
R60TCRT4-TS
R60TCRT4
R60TCRT4BW
